[Day5] 淺談k8s架構之一：Node是什麼？Master與Slave有何不同？
Author: Nick Zhuang
Type: kubernetes
前言
今天我們來談一下關於k8s的架構，這個觀點是從節點的角度去觀察的，也就是Node，當然早在前面我們有先提過一些， 小複習：k8s的基礎架構，在這個章節，我們來詳細說下Node的架構。
Node是什麼？
節點是k8s中的工作機器，以前稱為minion。節點可以是VM或物理機，具體取決於集群。每個節點都包含運行pod所需的服務，並由主節點組件管理。節點上服務包括了容器運行時的kubelet和kube-proxy。
Node的狀態
節點有以下4個狀態：
- ●Addresses（地址）
- ●Conditon（節點狀態）
- ●Capacity and Allocatable（容量和可分配量）
- ●Info（詳細資訊）
我們來詳細看一下
地址
有三種定義方式：
- ●HostName（本機名稱）: 節點內核報告的主機名
- ●ExternalIP（外部IP）: 可從外部連線的節點的IP地址（可從群集外部獲得）。
- ●InternalIP（內網IP）: 僅在群集內可連線的節點的IP地址。

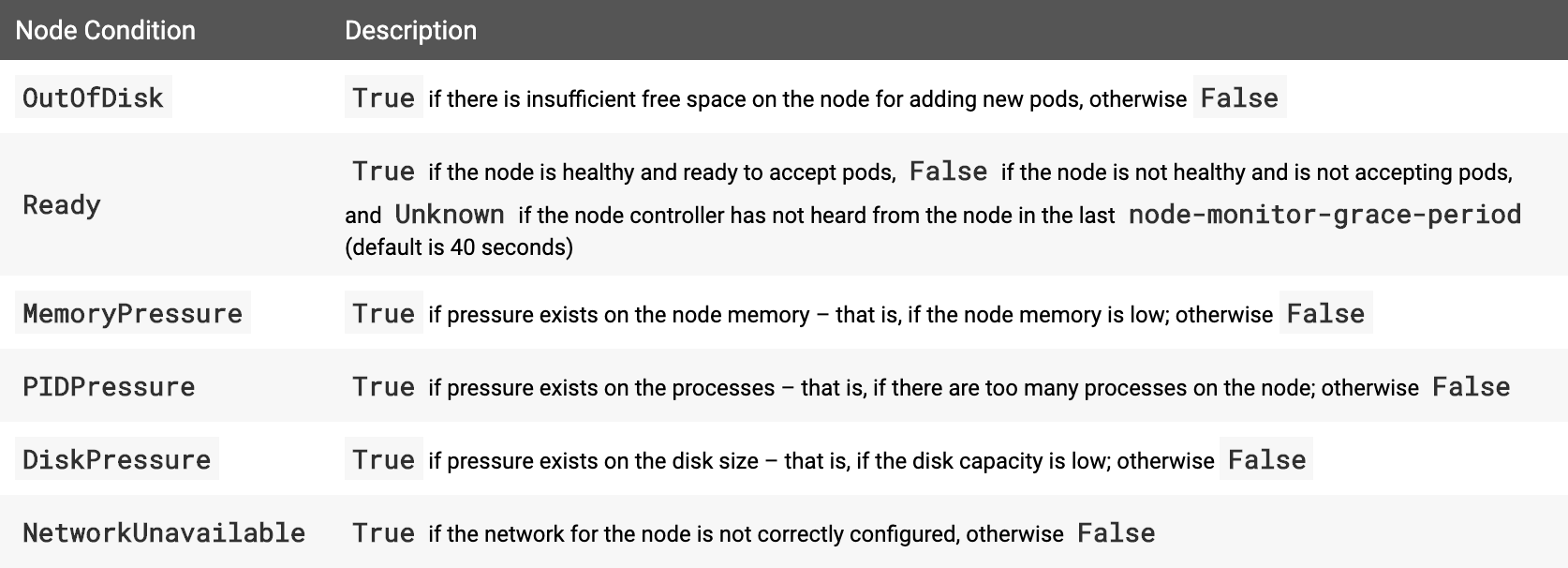

節點狀態
容量和可分配量
描述節點上可用的資源：CPU，記憶體以及可以在節點上調度的最大pod數
詳細資訊
描述有關節點的一般信息，例如內核版本，k8s版本（kubelet和kube-proxy版本），Docker版本（如果有用的話）和操作系統名稱。此信息由Kubelet從節點收集。
我們看個例子比較清楚，簡單理解就是如果狀態不是Ready就是節點有問題
還記得我們架設的minikube嗎？我們來看看他的狀態吧！
$kubectl get no
NAME STATUS ROLES AGE VERSION
minikube Ready master 171d v1.13.4關於minikube詳細的節點訊息:
$kubectl describe no minikube
Name: minikube
Roles: master
Labels: beta.kubernetes.io/arch=amd64
beta.kubernetes.io/os=linux
hardware=high-spec
kubernetes.io/hostname=minikube
node-role.kubernetes.io/master=
Annotations: kubeadm.alpha.kubernetes.io/cri-socket: /var/run/dockershim.sock
node.alpha.kubernetes.io/ttl: 0
volumes.kubernetes.io/controller-managed-attach-detach: true
CreationTimestamp: Thu, 21 Mar 2019 00:24:19 +0800
Taints: <none>
Unschedulable: false
Conditions:
Type Status LastHeartbeatTime LastTransitionTime Reason Message
---- ------ ----------------- ------------------ ------ -------
MemoryPressure False Sun, 08 Sep 2019 22:20:55 +0800 Thu, 21 Mar 2019 00:24:08 +0800 KubeletHasSufficientMemory kubelet has sufficient memory available
DiskPressure False Sun, 08 Sep 2019 22:20:55 +0800 Thu, 21 Mar 2019 00:24:08 +0800 KubeletHasNoDiskPressure kubelet has no disk pressure
PIDPressure False Sun, 08 Sep 2019 22:20:55 +0800 Thu, 21 Mar 2019 00:24:08 +0800 KubeletHasSufficientPID kubelet has sufficient PID available
Ready True Sun, 08 Sep 2019 22:20:55 +0800 Thu, 21 Mar 2019 00:24:08 +0800 KubeletReady kubelet is posting ready status
Addresses:
InternalIP: 10.0.2.15
Hostname: minikube
Capacity:
cpu: 2
ephemeral-storage: 16888216Ki
hugepages-2Mi: 0
memory: 2038624Ki
pods: 110
Allocatable:
cpu: 2
ephemeral-storage: 15564179840
hugepages-2Mi: 0
memory: 1936224Ki
pods: 110
System Info:
Machine ID: d01d0dc5fe7c454d8961d95d66b3d1bb
System UUID: AF704AB3-A7BB-47C7-9138-D4C41EE32C87
Boot ID: bcd8de88-0b91-4a0b-a7ad-5d5bf0dcc873
Kernel Version: 4.15.0
OS Image: Buildroot 2018.05
Operating System: linux
Architecture: amd64
Container Runtime Version: docker://18.6.2
Kubelet Version: v1.13.4
Kube-Proxy Version: v1.13.4
Non-terminated Pods: (10 in total)
Namespace Name CPU Requests CPU Limits Memory Requests Memory Limits AGE
--------- ---- ------------ ---------- --------------- ------------- ---
default nodehelloworld.example.com 0 (0%) 0 (0%) 0 (0%) 0 (0%) 3h
kube-system coredns-86c58d9df4-8lg4n 100m (5%) 0 (0%) 70Mi (3%) 170Mi (8%) 171d
kube-system coredns-86c58d9df4-wwmwl 100m (5%) 0 (0%) 70Mi (3%) 170Mi (8%) 171d
kube-system etcd-minikube 0 (0%) 0 (0%) 0 (0%) 0 (0%) 171d
kube-system kube-addon-manager-minikube 5m (0%) 0 (0%) 50Mi (2%) 0 (0%) 171d
kube-system kube-apiserver-minikube 250m (12%) 0 (0%) 0 (0%) 0 (0%) 171d
kube-system kube-controller-manager-minikube 200m (10%) 0 (0%) 0 (0%) 0 (0%) 170d
kube-system kube-proxy-h9wtj 0 (0%) 0 (0%) 0 (0%) 0 (0%) 171d
kube-system kube-scheduler-minikube 100m (5%) 0 (0%) 0 (0%) 0 (0%) 171d
kube-system storage-provisioner 0 (0%) 0 (0%) 0 (0%) 0 (0%) 171d
Allocated resources:
(Total limits may be over 100 percent, i.e., overcommitted.)
Resource Requests Limits
-------- -------- ------
cpu 755m (37%) 0 (0%)
memory 190Mi (10%) 340Mi (17%)
ephemeral-storage 0 (0%) 0 (0%)
Events: <none>注意到其中的幾個重點：
容量和可分配量
Capacity:
cpu: 2
ephemeral-storage: 16888216Ki
hugepages-2Mi: 0
memory: 2038624Ki
pods: 110
Allocatable:
cpu: 2
ephemeral-storage: 15564179840
hugepages-2Mi: 0
memory: 1936224Ki
pods: 110值得注意的是，其中有個訊息叫做ephemeral-storage，這個參數是限制容量用的，後面管理篇會介紹
詳細資訊
System Info:
Machine ID: d01d0dc5fe7c454d8961d95d66b3d1bb
System UUID: AF704AB3-A7BB-47C7-9138-D4C41EE32C87
Boot ID: bcd8de88-0b91-4a0b-a7ad-5d5bf0dcc873
Kernel Version: 4.15.0
OS Image: Buildroot 2018.05
Operating System: linux
Architecture: amd64
Container Runtime Version: docker://18.6.2
Kubelet Version: v1.13.4
Kube-Proxy Version: v1.13.4Node管理初體驗
試著在minikube的群集加一個節點
$vim add-node.yaml
{
"kind": "Node",
"apiVersion": "v1",
"metadata": {
"name": "192.168.10.2",
"labels": {
"name": "my-first-k8s-node"
}
}
}用kubectl增加節點，除了用apply外，也可以用create，不過要注意兩者是有差別的，參考： kubectl中apply和create的差別
$kubectl apply -f add-node.yaml
node/192.168.10.2 created檢查node狀態
$kubectl get no
NAME STATUS ROLES AGE VERSION
192.168.10.2 Unknown <none> 42s
minikube Ready master 171d v1.13.4過一陣子狀態會變為
$kubectl get no
NAME STATUS ROLES AGE VERSION
192.168.10.2 NotReady <none> 4m26s
minikube Ready master 171d v1.13.4檢查它的詳細狀態
$kubectl describe no 192.168.10.2
Name: 192.168.10.2
Roles: <none>
Labels: name=my-first-k8s-node
Annotations: kubectl.kubernetes.io/last-applied-configuration:
{"apiVersion":"v1","kind":"Node","metadata":{"annotations":{},"labels":{"name":"my-first-k8s-node"},"name":"192.168.10.2"}}
node.alpha.kubernetes.io/ttl: 0
CreationTimestamp: Sun, 08 Sep 2019 22:47:02 +0800
Taints: node.kubernetes.io/unreachable:NoExecute
node.kubernetes.io/unreachable:NoSchedule
Unschedulable: false
Conditions:
Type Status LastHeartbeatTime LastTransitionTime Reason Message
---- ------ ----------------- ------------------ ------ -------
Ready Unknown Sun, 08 Sep 2019 22:47:02 +0800 Sun, 08 Sep 2019 22:48:04 +0800 NodeStatusNeverUpdated Kubelet never posted node status.
OutOfDisk Unknown Sun, 08 Sep 2019 22:47:02 +0800 Sun, 08 Sep 2019 22:48:04 +0800 NodeStatusNeverUpdated Kubelet never posted node status.
MemoryPressure Unknown Sun, 08 Sep 2019 22:47:02 +0800 Sun, 08 Sep 2019 22:48:04 +0800 NodeStatusNeverUpdated Kubelet never posted node status.
DiskPressure Unknown Sun, 08 Sep 2019 22:47:02 +0800 Sun, 08 Sep 2019 22:48:04 +0800 NodeStatusNeverUpdated Kubelet never posted node status.
PIDPressure Unknown Sun, 08 Sep 2019 22:47:02 +0800 Sun, 08 Sep 2019 22:48:04 +0800 NodeStatusNeverUpdated Kubelet never posted node status.
Addresses:
System Info:
Machine ID:
System UUID:
Boot ID:
Kernel Version:
OS Image:
Operating System:
Architecture:
Container Runtime Version:
Kubelet Version:
Kube-Proxy Version:
Non-terminated Pods: (0 in total)
Namespace Name CPU Requests CPU Limits Memory Requests Memory Limits AGE
--------- ---- ------------ ---------- --------------- ------------- ---
Allocated resources:
(Total limits may be over 100 percent, i.e., overcommitted.)
Resource Requests Limits
-------- -------- ------
cpu 0 (0%) 0 (0%)
memory 0 (0%) 0 (0%)
ephemeral-storage 0 (0%) 0 (0%)
Events: <none>通常這樣的狀態是設置不全造成的，因為我們區網內並沒有這台機器，所以這種情況我們應該先暫時將它不列入排程中
將該節點從排程移除
$kubectl cordon 192.168.10.2
node/192.168.10.2 cordoned我們來看看現在群集的所有節點狀態
$kubectl get no
NAME STATUS ROLES AGE VERSION
192.168.10.2 NotReady,SchedulingDisabled <none> 10m
minikube Ready master 171d v1.13.4接著若機器設置妥當，我們就可以將它重新加入排程
$kubectl uncordon 192.168.10.2
node/192.168.10.2 uncordoned反之，若是要棄用該節點的話，我們可以這麼做
$kubectl delete -f add-node.yaml
node"192.168.10.2" deleted這邊我們其實也可以用kubectl delete no 192.168.10.2去刪除它，這種情況下是沒有差別的，不過在某些情況下，前者的方式是比較好的，因為YAML定義了整個架構，刪除的時候會把全部相關的一起刪掉，後面管理篇會詳細介紹。
小結

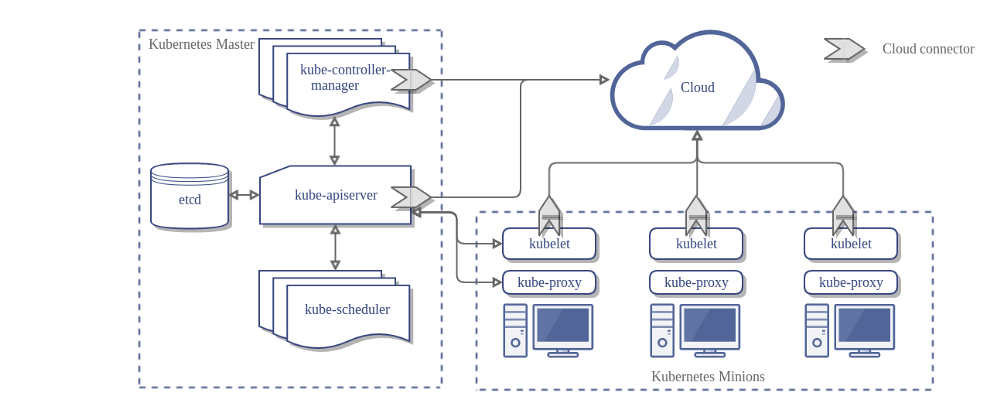

今天我們理解了什麼是節點，並詳加介紹了它本身的特性及操作方式，關於節點其實還有些更細緻的操作，不過截至目前為止我們已經知道它是跟群集比較接近的範疇，部署好後大多的情況是不太需要更動的，除非是定期維護的時候就另當別論，當然這邊為了區分方便，我們就把Node稱作Slave，這是為了和主節點區分，也就是Master，避免混淆，我們來看張架構圖：
Ｍaster是由etcd、kube-controller manager、kube-apiserver、kubescheduler構成
Slave是由kubelet、kube-proxy構成
其中在群集與Master的溝通是以apiserver作為通信的，當apiserver需要獲得Slave的資訊時，它會向Slave上的kubelet詢問。
這個cloud是指雲端，雲端上的k8s建置會用到CCM（Cloud Controller Manager），這個部分會在後續k8s架設在雲端的實作部分作（EKS）介紹。敬請期待！我們明天見！！
