前言
今天我們來看個整合性例子，講述了Wordpress與MySQL的結合，同樣的做法分為兩種，第一種是透過EBS去實作它，第二種方法是透過EFS去實作它，那麼接下來我們就開始吧！
由於操作會用到PV，我們這裡小複習一下
複習傳送門：
[Day16]k8s之PV小整合：Pod、Deployment、Service、Job與PersistentVolume
EBS
這裡之前有提過，我們複習下：
Elastic Block Store (EBS) 是易於使用的高效能區塊儲存服務，專為與Elastic Compute Cloud (EC2) 搭配使用而設計，能以任何規模同時用於輸送量和交易密集型工作負載。各種工作負載 (如關聯式和非關聯式資料庫、企業應用程式、容器化的應用程式、大數據分析引擎、檔案系統和媒體工作流程) 廣泛部署在 EBS 上。
這邊示範如何透過設置EBS達到實作Wordpress結合MySQL的效果。
1. 新增虛擬集群（Namespace）
檢查既有的Namespace
$kubectl get namespaces
NAME STATUS AGE
default Active 17m
kube-public Active 17m
kube-system Active 17m新增一個Namespace
$kubectl create namespace ns-eks
namespace/ns-eks created檢查既有的Namespace
$kubectl get namespaces
NAME STATUS AGE
default Active 18m
kube-public Active 18m
kube-system Active 18m
ns-eks Active 13s針對該Namespace，也就是ns-eks，可以發現他有Secret，它這裡有token供Dashboard使用
$kubectl get secret -n ns-eks
NAME TYPE DATA AGE
default-token-vkv4l kubernetes.io/service-account-token 3 3m17s2. 新增實體卷（physical volume）
檢查StorageClass
$kubectl get storageclasses --all-namespaces
NAME PROVISIONER AGE
gp2 (default) kubernetes.io/aws-ebs 26m發現到有gp2，而且這個位置是在我們新增的Namespace上：ns-eks
$kubectl get storageclasses -n ns-eks
NAME PROVISIONER AGE
gp2 (default) kubernetes.io/aws-ebs 28m如果你發現沒有，可以參考下面新增
$vim gp2-storage-class.yaml
kind: StorageClass
apiVersion: storage.k8s.io/v1
metadata:
name: gp2
provisioner: kubernetes.io/aws-ebs
parameters:
type: gp2
reclaimPolicy: Retain
mountOptions:
- debug這邊講解一下參數使用：
kind：元件的種類，如：Pod、Deployment等等
apiVersion：支援的API版本
metadata：這個元件的附加資訊，像是名稱、標籤等等
provisioner：存儲類的供應者，這裡是AWS
parameters：一些其他參數，這裡有定義種類是gp2
reclaimPolicy：指定的回收策略，預設是Delete，也就是當StorageClass掰掰的時候，它會將存儲卷刪掉，Retain則相反，會保留存儲卷
mountOptions：掛載選項，對應被掛載的地方應要支援不然會失敗
如果k8s是1.10版：
- ●套用gp2設置
$kubectl apply -f gp2-storage-class.yaml -n ns-eks
storageclass.storage.k8s.io "gp2" created- ●將gps設為default
$kubectl patch storageclass gp2 -p '{"metadata": {"annotations":{"storageclass.kubernetes.io/is-default-class":"true"}}}' -n=ns-eks不是的話就都不用做，應該剛開始就如同筆者畫面所顯示的
$kubectl get storageclasses -n ns-eks
NAME PROVISIONER AGE
gp2 (default) kubernetes.io/aws-ebs 28m新增PersistentVolumeClaim
$vim pvcs.yaml
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
name: mysql-pv-claim
labels:
app: wordpress
spec:
accessModes:
- ReadWriteOnce
resources:
requests:
storage: 20Gi
---
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
name: wp-pv-claim
labels:
app: wordpress
spec:
accessModes:
- ReadWriteOnce
resources:
requests:
storage: 20Gi接著apply它
$kubectl apply -f pvcs.yaml -n ns-eks
persistentvolumeclaim/mysql-pv-claim created
persistentvolumeclaim/wp-pv-claim created檢查PVC狀態
$kubectl get pvc -n ns-eks
NAME STATUS VOLUME CAPACITY ACCESS MODES STORAGECLASS AGE
mysql-pv-claim Bound pvc-6cc434b5-ecee-11e9-a674-0a822e4a246e 20Gi RWO gp2 39s
wp-pv-claim Bound pvc-6cf53941-ecee-11e9-a674-0a822e4a246e 20Gi RWO gp2 39s注意到他們都已經Bound了，也就是已綁定的狀態，可以用囉！

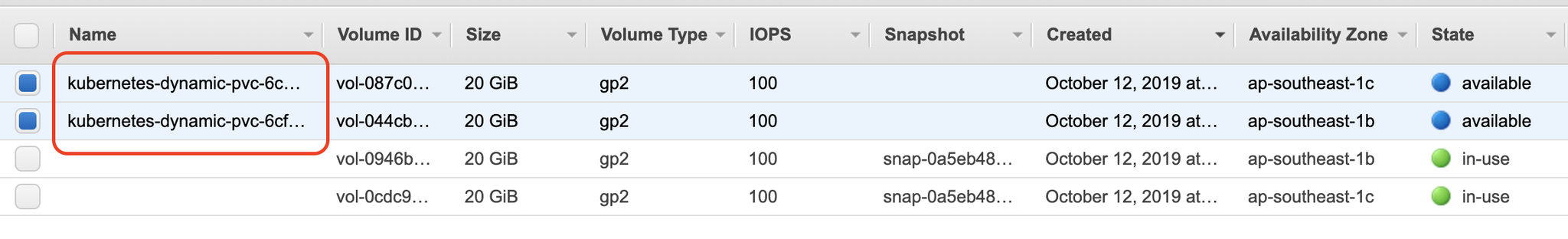

我們檢查下AWS的EBS
有的！
3. 部署MySQL後端
新增一個Secret
$kubectl create secret generic mysql-pass --from-literal=password=eks-mysql-pw --namespace=ns-eks
secret/mysql-pass created檢查Secret狀態
$kubectl get secret -n ns-eks
NAME TYPE DATA AGE
default-token-vkv4l kubernetes.io/service-account-token 3 67m
mysql-pass Opaque 1 66s我們先新增一個YAML文件，部署MySQLl用的
$vim deploy-mysql.yaml
apiVersion: v1
kind: Service
metadata:
name: wordpress-mysql
labels:
app: wordpress
spec:
ports:
- port: 3306
selector:
app: wordpress
tier: mysql
clusterIP: None
---
apiVersion: apps/v1 # for versions before 1.9.0 use apps/v1beta2
kind: Deployment
metadata:
name: wordpress-mysql
labels:
app: wordpress
spec:
selector:
matchLabels:
app: wordpress
tier: mysql
strategy:
type: Recreate
template:
metadata:
labels:
app: wordpress
tier: mysql
spec:
containers:
- image: mysql:5.6
name: mysql
env:
- name: MYSQL_ROOT_PASSWORD
valueFrom:
secretKeyRef:
name: mysql-pass
key: password
ports:
- containerPort: 3306
name: mysql
volumeMounts:
- name: mysql-persistent-storage
mountPath: /var/lib/mysql
volumes:
- name: mysql-persistent-storage
persistentVolumeClaim:
claimName: mysql-pv-claim接著apply它
$kubectl create -f deploy-mysql.yaml -n ns-eks
service/wordpress-mysql created
deployment.apps/wordpress-mysql created檢查Pod狀態
$kubectl get po -n ns-eks -o wide
NAME READY STATUS RESTARTS AGE IP NODE NOMINATED NODE READINESS GATES
wordpress-mysql-7d4fc77fdc-hfms5 1/1 Running 0 104s 192.168.15.32 ip-192-168-0-191.ap-southeast-1.compute.internal <none> <none>可以注意到這個Pod是跑在ip-192-168-0-191.ap-southeast-1.compute.internal這個節點上的

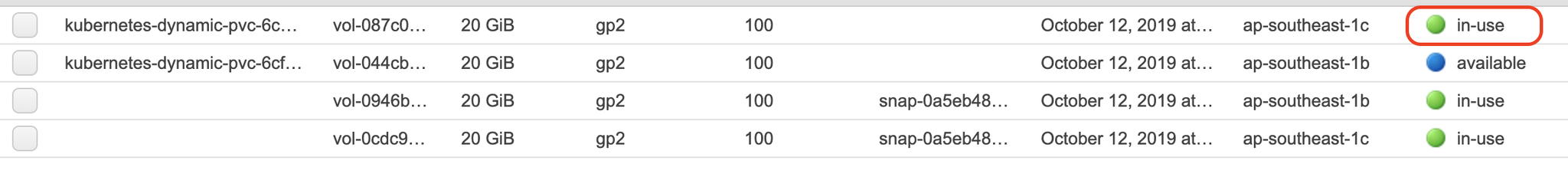

我們從AWS上對照看看
可以發現到狀態已經從available變成in-use
4. 部署Wordpress
新增wordpress的Deployment
$vim deploy-wordpress-by-deployment.yaml
apiVersion: v1
kind: Service
metadata:
name: wordpress
labels:
app: wordpress
spec:
ports:
- port: 80
selector:
app: wordpress
tier: frontend
type: LoadBalancer
---
apiVersion: apps/v1 # for versions before 1.9.0 use apps/v1beta2
kind: Deployment
metadata:
name: wordpress
labels:
app: wordpress
spec:
selector:
matchLabels:
app: wordpress
tier: frontend
strategy:
type: Recreate
template:
metadata:
labels:
app: wordpress
tier: frontend
spec:
containers:
- image: wordpress:4.8-apache
name: wordpress
env:
- name: WORDPRESS_DB_HOST
value: wordpress-mysql
- name: WORDPRESS_DB_PASSWORD
valueFrom:
secretKeyRef:
name: mysql-pass
key: password
ports:
- containerPort: 80
name: wordpress
volumeMounts:
- name: wordpress-persistent-storage
mountPath: /var/www/html
volumes:
- name: wordpress-persistent-storage
persistentVolumeClaim:
claimName: wp-pv-claim接著Create
$kubectl create -f deploy-wordpress-by-deployment.yaml -n ns-eks
service/wordpress created
deployment.apps/wordpress created檢查Pod狀態
$kubectl get po -n ns-eks -o wide
NAME READY STATUS RESTARTS AGE IP NODE NOMINATED NODE READINESS GATES
wordpress-dccb8668f-fs97z 1/1 Running 0 49s 192.168.51.242 ip-192-168-36-189.ap-southeast-1.compute.internal <none> <none>

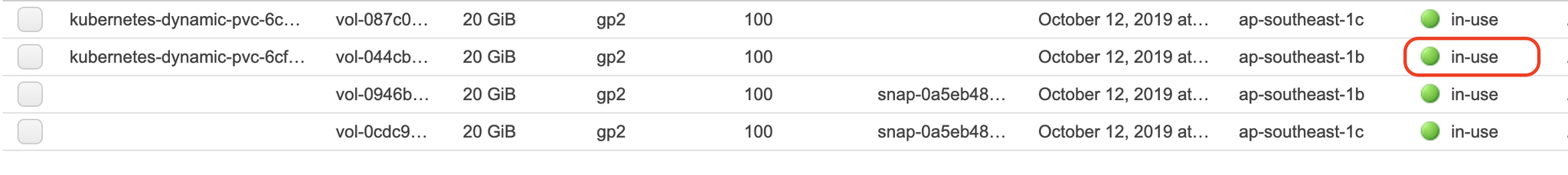

wordpress-mysql-7d4fc77fdc-hfms5 1/1 Running 0 16m 192.168.15.32 ip-192-168-0-191.ap-southeast-1.compute.internal <none> <none>這時候我們在切到AWS上去看下
可以發現到剛剛available的狀態變成in-use了
檢查Service狀態
$kubectl get svc -n ns-eks
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
wordpress LoadBalancer 10.100.215.253 aa6309614ecf211e98b110624e7825ce-1654920643.ap-southeast-1.elb.amazonaws.com 80:32086/TCP 7m34s

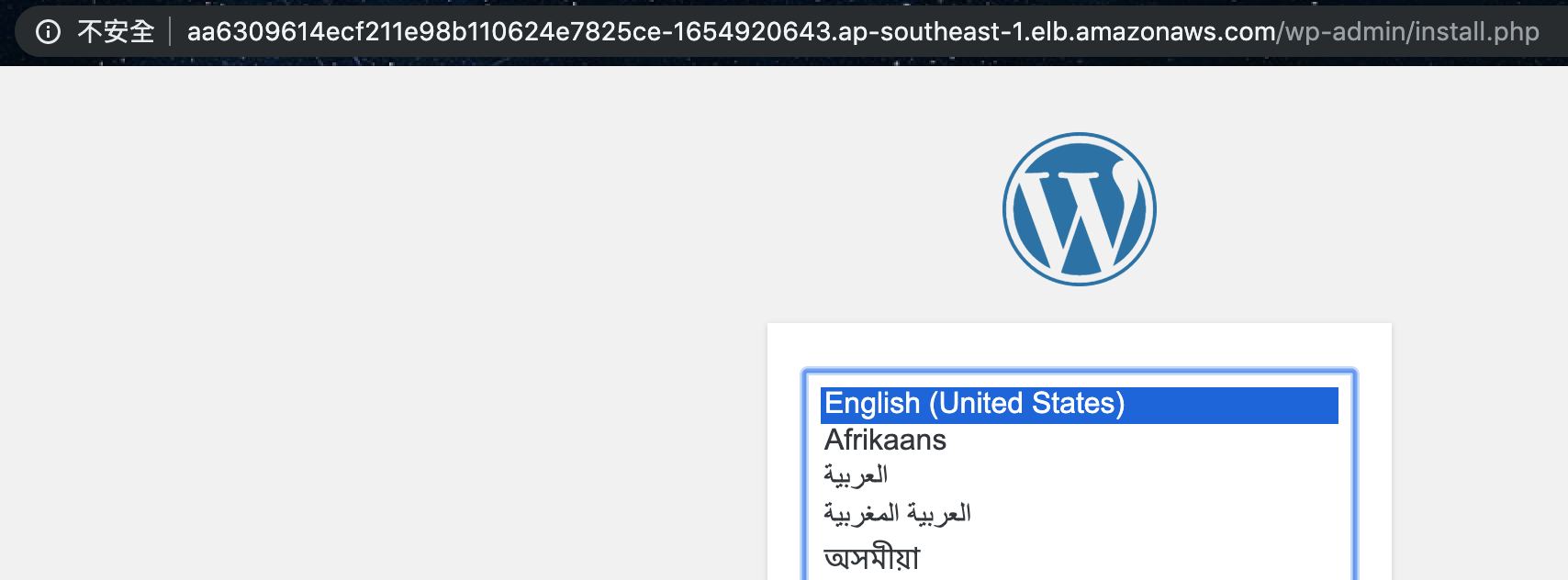

wordpress-mysql ClusterIP None <none> 3306/TCP 23m接著我們透過EXTERNAL-IP去access它

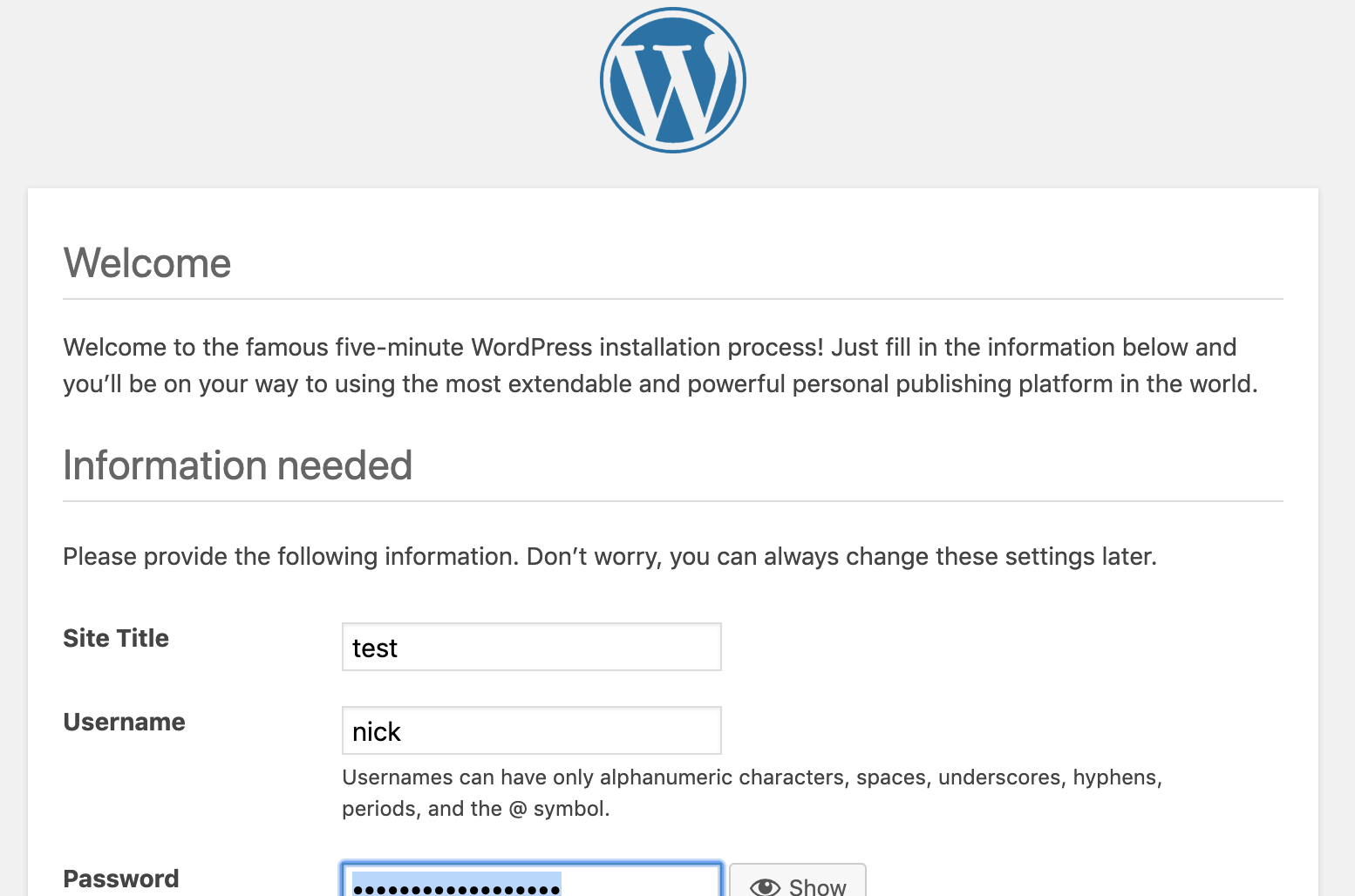

有了，可以用囉！做一些簡單的設置就能登入了

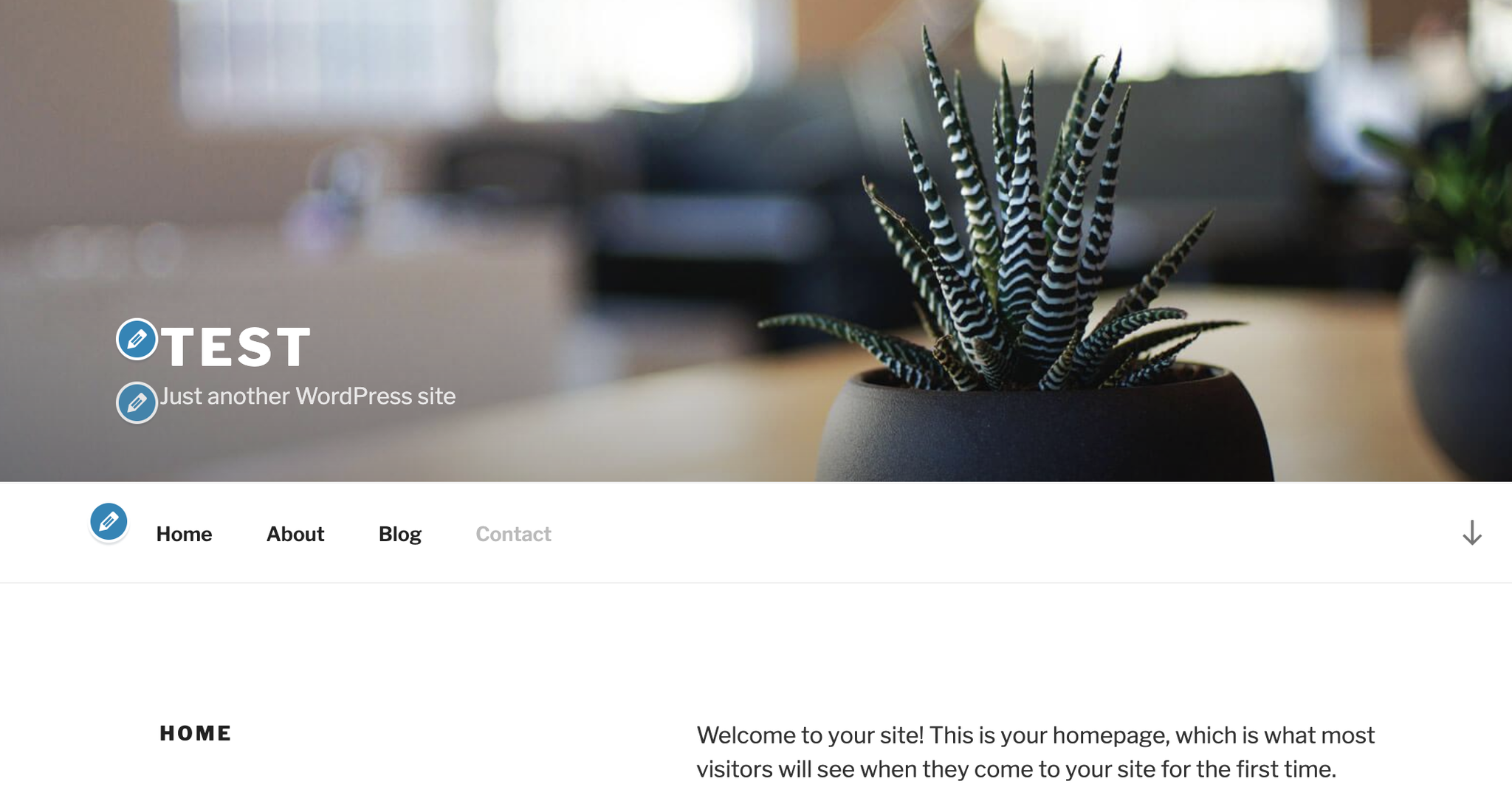

登入後找Customize
5. 清除
輸入以下指令刪除
$kubectl delete -f deploy-wordpress-by-deployment.yaml -n ns-eks
service "wordpress" deleted
deployment.apps "wordpress" deleted
$kubectl delete -f deploy-mysql.yaml -n ns-eks
service "wordpress-mysql" deleted

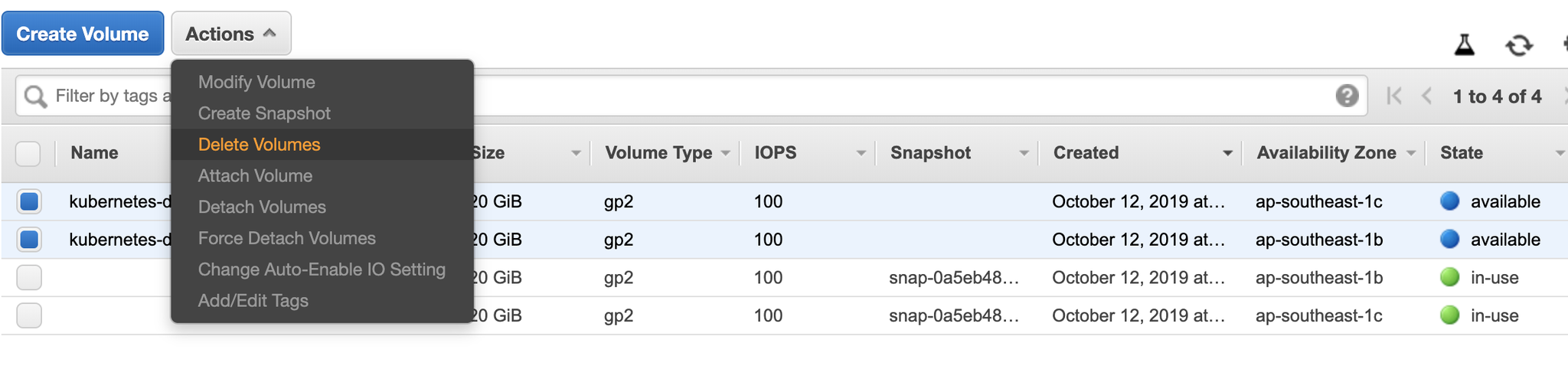

deployment.apps "wordpress-mysql" deleted刪除EBS
刪除PVC
$kubectl delete -f pvcs.yaml -n ns-eks
persistentvolumeclaim "mysql-pv-claim" deleted
persistentvolumeclaim "wp-pv-claim" deleted刪除MySQL的Secret
$kubectl delete secret mysql-pass -n ns-eks
secret "mysql-pass" deletedEFS
EFS和ENI有提過，我們複習下：
Elastic File System (EFS) ：提供簡單、可擴展、全受管的彈性 NFS 檔案儲存，可與 AWS 雲端服務和內部部署資源搭配使用。其建置是為了要隨需擴展至數 PB，且不會中斷應用程式，可隨著新增和移除檔案自動擴展和縮減，無須佈建和管理容量來適應增長。
EFS 提供兩種儲存類別：標準儲存類別和 不常存取儲存類別 (EFS IA)。EFS IA 針對每天未存取的檔案提供成本優化的性價比。
Elastic Network Interface（ENI）：彈性網路界面是代表虛擬網路卡之 VPC 中的邏輯聯網元件。
可在帳戶中建立並設定網路界面，然後將它們連接到VPC 中的執行個體。
1. 建立EFS
我們先到AWS介面操作，切換到EFS

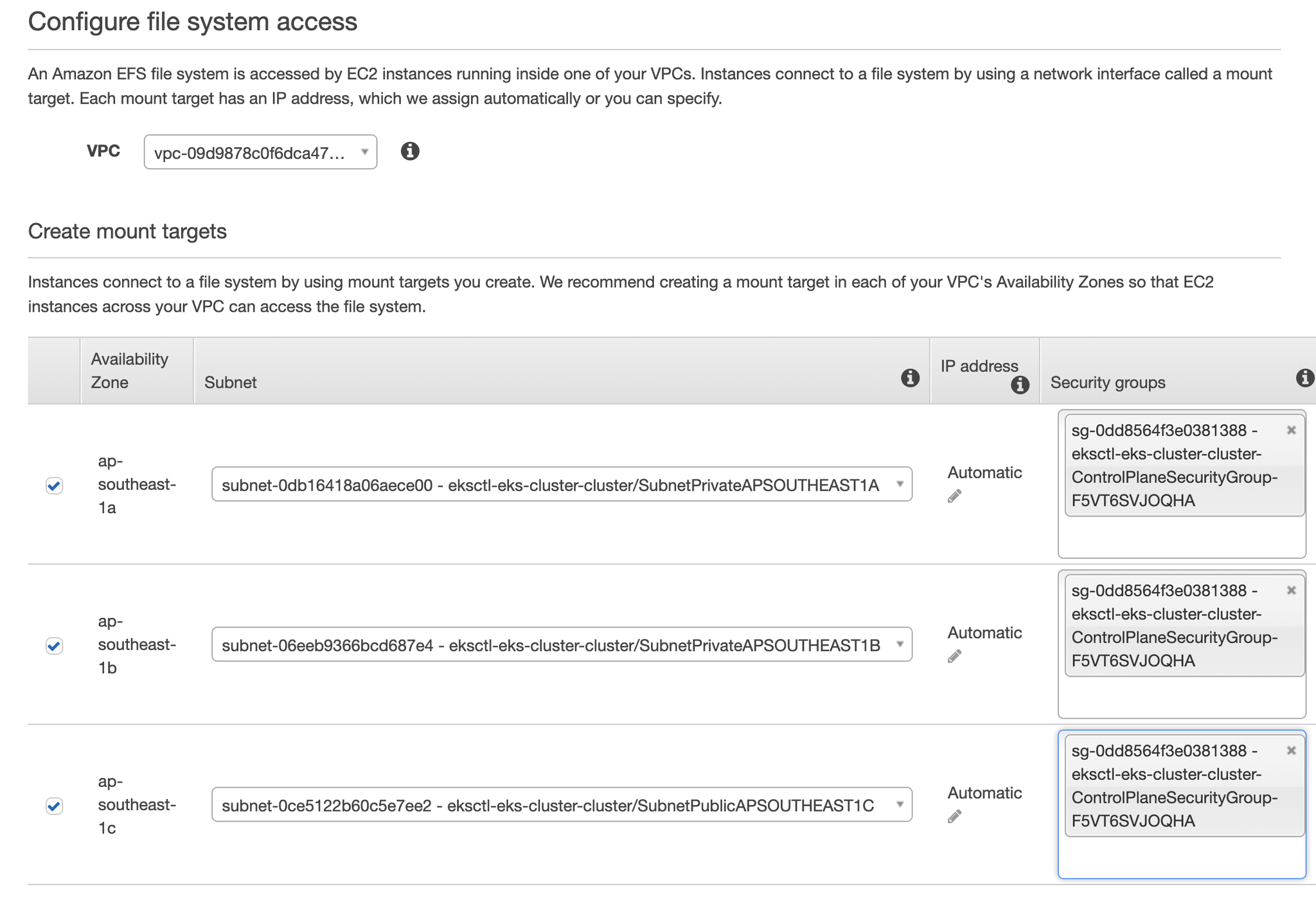

VPC和Security groups要選eks相關的，好了下一步

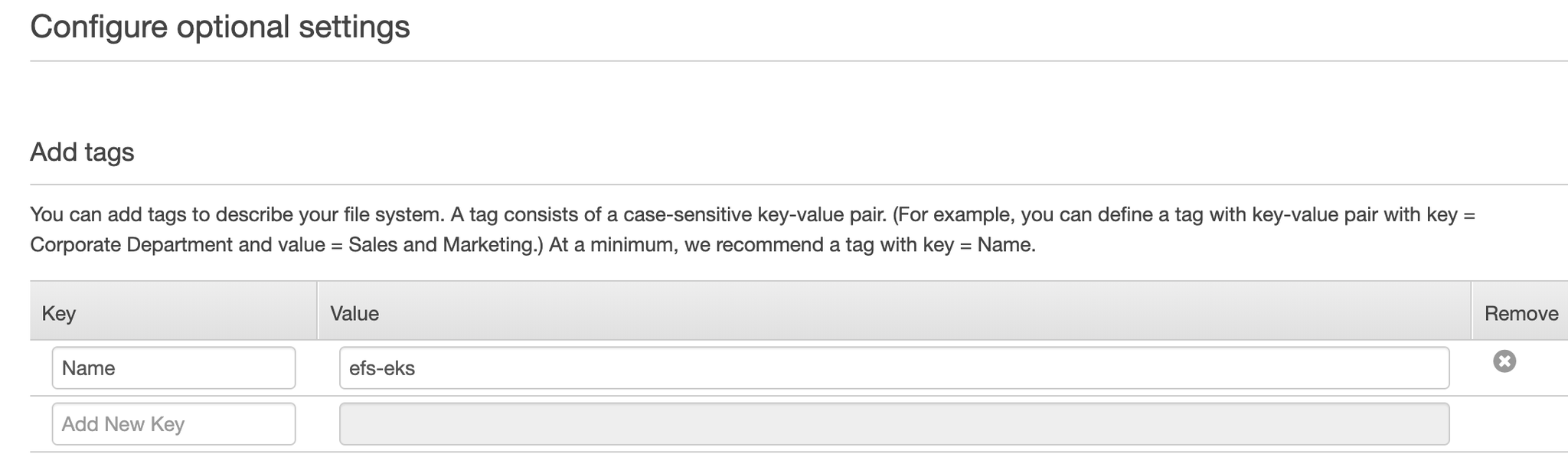

新增一個Tag

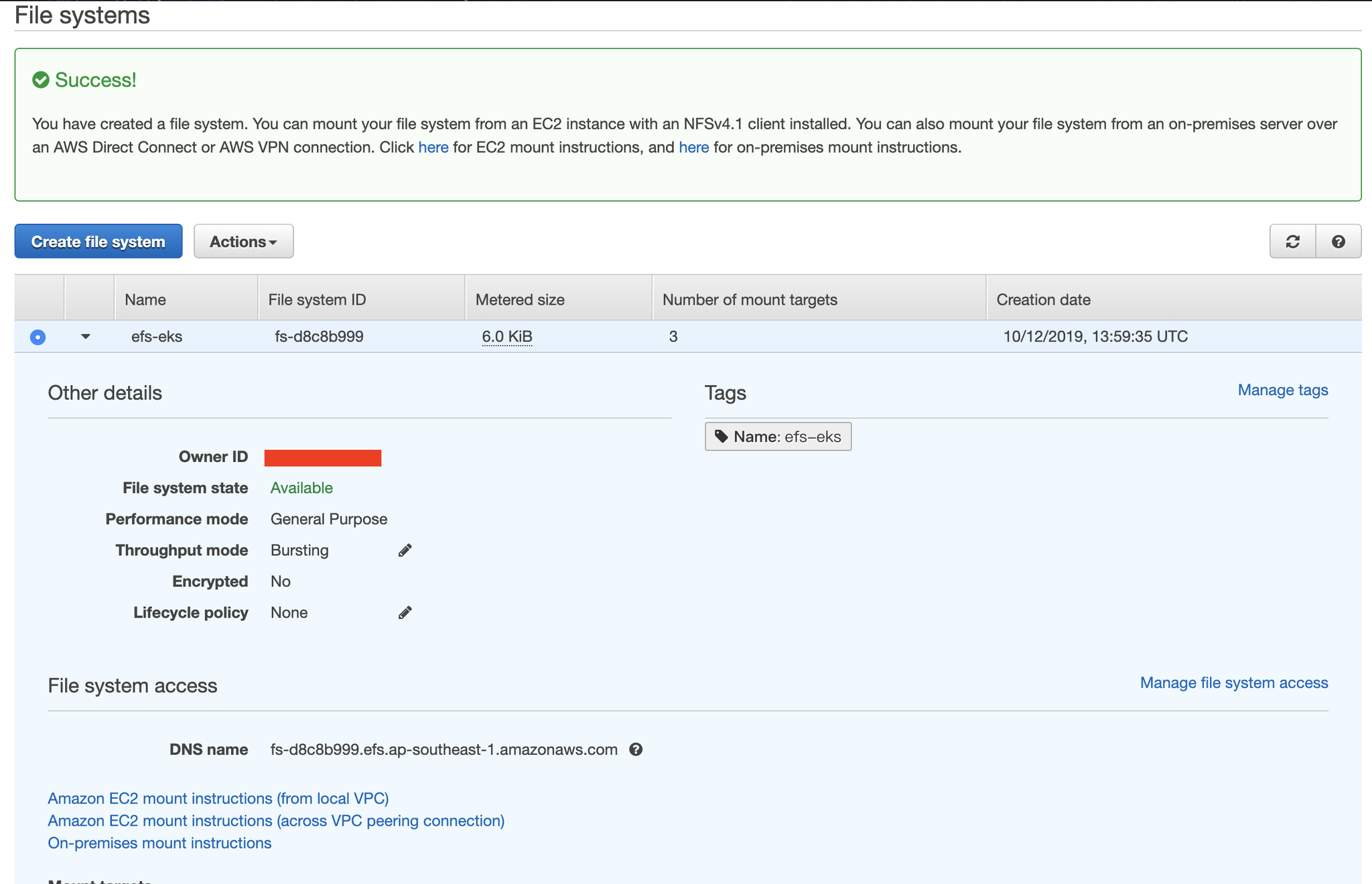

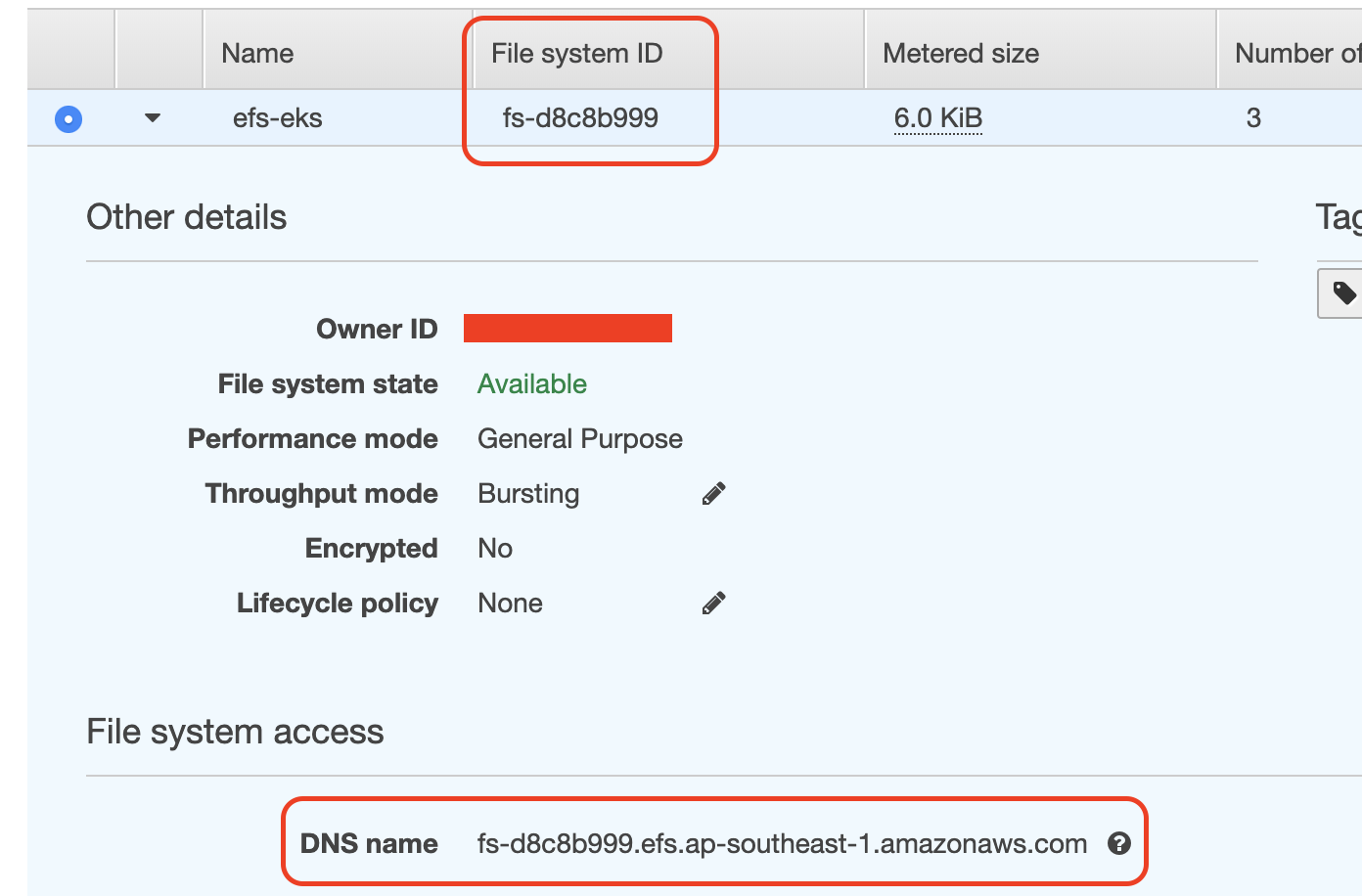

好了會長這樣

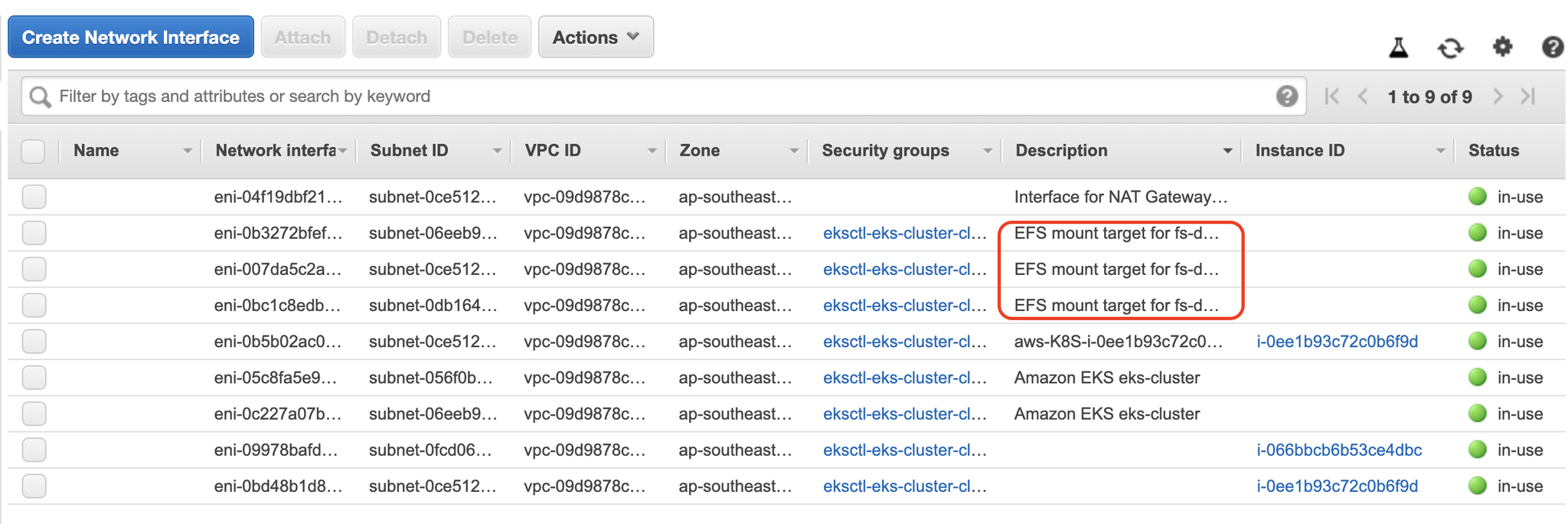

接著我們來檢查下ENI的狀態
OK，有建立與EFS的連接
2. 建立Namespace及準備存儲
新增Namespace並確認
$kubectl create namespace ns-eks-efs
namespace/ns-eks-efs created
$kubectl get namespace
NAME STATUS AGE
default Active 179m
kube-public Active 179m
kube-system Active 179m
ns-eks Active 161m
ns-eks-efs Active 51s建立efs-provisioner
efs-id和server的地方依照建立的EFS修改
$vim create-efs-provisioner.yaml
kind: Deployment
apiVersion: extensions/v1beta1
metadata:
name: efs-provisioner
spec:
replicas: 1
strategy:
type: Recreate
template:
metadata:
labels:
app: efs-provisioner
spec:
containers:
- name: efs-provisioner
image: quay.io/external_storage/efs-provisioner:v0.1.0
env:
- name: FILE_SYSTEM_ID
value: fs-d8c8b999
- name: AWS_REGION
value: ap-southeast-1
- name: PROVISIONER_NAME
value: eks-course/aws-efs
volumeMounts:
- name: pv-volume
mountPath: /persistentvolumes
volumes:
- name: pv-volume
nfs:
server: fs-d8c8b999.efs.ap-southeast-1.amazonaws.com
path: /好了apply它
$kubectl apply -f create-efs-provisioner.yaml -n ns-eks-efs
deployment.extensions/efs-provisioner created新增RBAC
$vim create-rbac.yaml
---
apiVersion: rbac.authorization.k8s.io/v1beta1
kind: ClusterRoleBinding
metadata:
name: nfs-provisioner-role-binding
subjects:
- kind: ServiceAccount
name: default
namespace: ns-eks-course-efs
roleRef:
kind: ClusterRole
name: cluster-admin
apiGroup: rbac.authorization.k8s.io好了apply
$kubectl apply -f create-rbac.yaml -n ns-eks-efs
clusterrolebinding.rbac.authorization.k8s.io/nfs-provisioner-role-binding created建立存儲
$vim create-storage.yaml
kind: StorageClass
apiVersion: storage.k8s.io/v1
metadata:
name: aws-efs
provisioner: eks-course/aws-efs
---
kind: PersistentVolumeClaim
apiVersion: v1
metadata:
name: efs-wordpress
annotations:
volume.beta.kubernetes.io/storage-class: "aws-efs"
spec:
accessModes:
- ReadWriteMany
resources:
requests:
storage: 10Gi
---
kind: PersistentVolumeClaim
apiVersion: v1
metadata:
name: efs-mysql
annotations:
volume.beta.kubernetes.io/storage-class: "aws-efs"
spec:
accessModes:
- ReadWriteMany
resources:
requests:
storage: 10Gi好了apply它
$kubectl apply -f create-storage.yaml -n ns-eks-efs
storageclass.storage.k8s.io/aws-efs created
persistentvolumeclaim/efs-wordpress created
persistentvolumeclaim/efs-mysql created接下來的這兩步與前面的EBS類似
3. 部署MySQL後端
新增一個Secret
$kubectl create secret generic mysql-pass --from-literal=password=eks-mysql-pw --namespace=ns-eks-efs
secret/mysql-pass created接著apply
$kubectl create -f deploy-mysql.yaml -n ns-eks-efs
service/wordpress-mysql created
deployment.apps/wordpress-mysql created我們同樣也可以檢查他的狀態，無論是從命令行或是AWS
4. 部署Wordpress
Create Wordpress的Deployment
$kubectl create -f deploy-wordpress-by-deployment.yaml -n ns-eks
service/wordpress created
deployment.apps/wordpress created我們同樣也可以檢查集群及AWS狀態
最後可以透過DNS去access它，得到相同的結果
就介紹到這邊囉！
小結
今天我們看到了EBS和EFS不同的使用方式，主要是前半段不同，後半段在設置MySQL和Wordpress基本上大同小異，在設置EBS的時候，我們可以發現，它是綁定EC2的，也就是說一個EBS會對應一台EC2，另外也因為它綁定的緣故，所以它不能跨區域（Area Zone）。再來我們看到了EFS，它建立的時候，會自動幫我們建立一個ENI，並在部署前必須要設置provisioner去串接k8s元件，因為它算是一個NFS的檔案系統（File System），所以它可以做到跨區域，不過也不是沒有缺點的，它比EBS貴，因此我們必須參考我們的使用需求，進而去決定我們想要使用的方案。明天會開始介紹整合性相關的內容，敬請期待！我們明天見。
